Sistema de dirección de estacionamiento

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	TENET
Certificación:	CE/ROHS/FCC/SGS
Número de modelo:	PGS

Pago y Envío Términos:

Precio:	negotiation
Detalles de empaquetado:	Embalado en cartón estándar
Tiempo de entrega:	10 días laborables después de recibieron su pago
Condiciones de pago:	T/T y Western Union
Capacidad de la fuente:	3,000pcs por mes

Contacto

Descripción detallada del producto

Nombre del producto:	PGS	comunique:	RS-485, PUEDE transportar
Voltaje del trabajo:	12 V CC	Aplicación:	Dirección del estacionamiento
Temperatura de trabajo:	-20~65 grado	Expedientes:	Días disponibles del off-line hasta 60
Alta luz:	sistema de dirección inteligente del estacionamiento , sistema de dirección elegante del estacionamiento

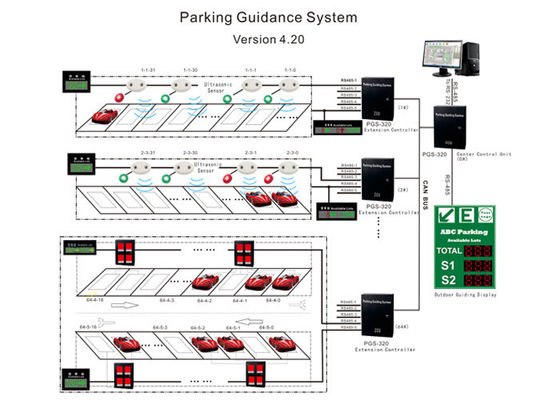

SERIE de PGS – sistema de dirección de estacionamiento

Sistema de dirección de estacionamiento 0

COMPONENTES

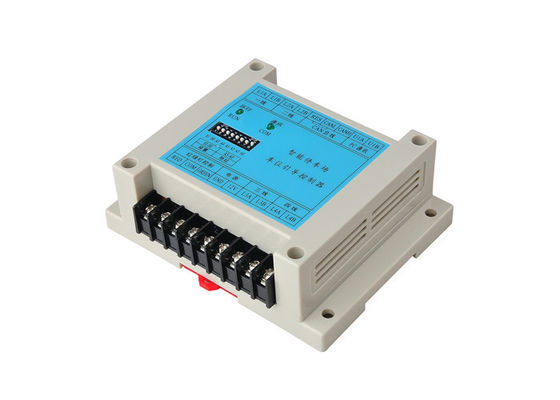

1 regulador de PGS

Parámetros técnicos

Fuente de alimentación: DC12V/1A
PUEDE la red de autobús puede ser hasta 3000 metros
58 zonas y 62 extensiones fijadas pueden ser el anfitrión manejado by1
32 estacionamientos y la exhibición rectora del estacionamiento 8pcs pueden manejado por cada autobús RS485
Los expedientes fuera de línea se pueden almacenar hasta 60 días

Características principales

Microprocesador industrial del BRAZO del grado 32bits
Sistema operativo en tiempo real integrado (RTOS)
PUEDE la red de autobús
Integrando 5 líneas tiempo real de alta velocidad RS-485 transportan el puerto
El trabajo fuera de línea, se puede cortar del ordenador y del trabajo independientemente
Los datos de los estacionamientos se recogen y se publican en tiempo real

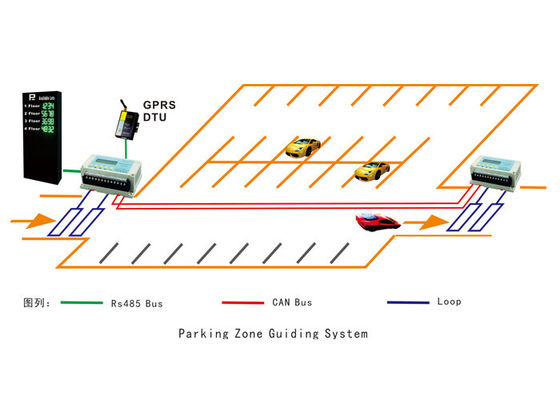

El módulo de GPRS-DTU se puede conectar con la unidad central de proceso (CCU)

Instalación y ajuste

1. Instalación

Ponga los cables e instálelos según el esquema del diseño; arregle la disposición razonablemente, instalación práctica. En la instalación, preste por favor más atención a la resistencia hecha juego del autobús de la PODER y del autobús RS485. Ya incluyendo la PODER el autobús hizo juego la resistencia (120 ohmios), necesidad del usuario apenas de cortocircuitar los dos CANL del regulador más largo y el RES adentro PUEDE red de autobús. Hecho juego

la resistencia (180 ohmios) está conectada con cada línea autobús de RS-485 controlado por el regulador PGS-320 con modo paralelo. En su uso, apenas necesite una resistencia (180 ohmios) conectan con la pantalla del LED o el detector más largo del autobús.

2. Ajuste terminal

Impresión de seda PGS-320 de la carta 1

Sistema de dirección de estacionamiento 2

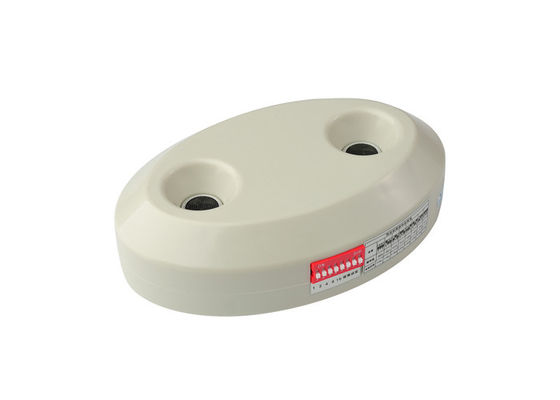

Interruptor DIP de la carta 2

Como carta 2, todo el interruptor DIP en parte inferior es el terminal 0# mirado como centro de datos acquiescently. Para A5-A0, de alto nivel en delantero y de orden inferior adentro detrás, el S1 y S0 es el interruptor preestablecido.

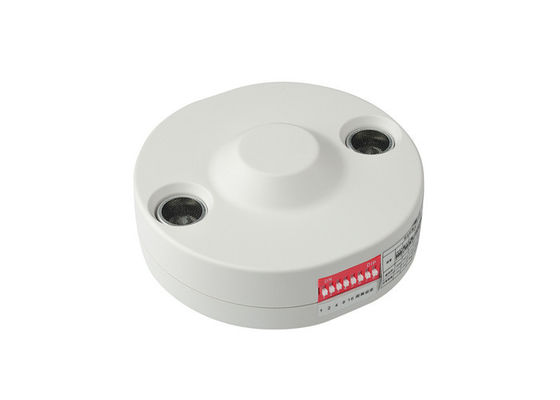

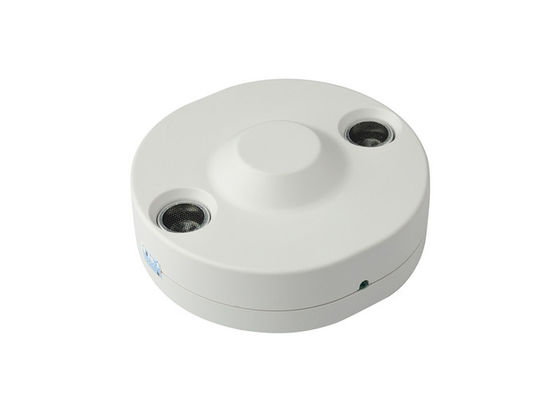

Sensor ultrasónico 2

Parámetros técnicos

Voltaje de funcionamiento: DC12V/24V, no over26V máximo
Temporeros de funcionamiento: -20℃ al  50℃
Temporeros del almacenamiento.: - 40℃ al  85℃
Humedad relativa de funcionamiento: 30%-90% 
Estado de conservación: instalado en el top del espacio de estacionamiento (gama el 1.0m to3.5m)

Características principales

El diseño estándar industrial, se adapta a toda clase de mún ambiente; 
Para la detección del tiempo real del vehículo de espacio del estacionamiento; 
Utilice el autobús de la comunicación RS485, máximo puede conectar el sensor ultrasónico de 32 PC;
No puede conectar el regulador para trabajar independientemente.

Instalación

Sistema de dirección de estacionamiento 3

NO.	Estados de trabajo del dispensador de la tarjeta	Salida del zumbador	Salida del puerto
1	Reset	Anillo consecutivo “toque de bocina del toque de bocina”	No
2	Tarjeta de la falta (puede dispensar la tarjeta)	Anillo “toque de bocina” del intervalo	Más bajo
3	Tarjeta del atasco (no puede dispensar la tarjeta)	Anillo “toque de bocina del intervalo del toque de bocina”	Error
4	En horas extras error (no puede dispensar la tarjeta)	Anillo “toque de bocina, toque de bocina, toque de bocina” del intervalo
5	Warehouse por completo (puede dispensar la tarjeta)	Anillo “toque de bocina, toque de bocina, toque de bocina, toque de bocina” del intervalo
6	Vacío	Anillo “toque de bocina, toque de bocina, toque de bocina, toque de bocina, toque de bocina” del intervalo	Más bajo
NO.	Estados de trabajo del dispensador de la tarjeta	Salida del zumbador	Salida del puerto
1	Reset	Anillo consecutivo “toque de bocina del toque de bocina”	No
2	Tarjeta de la falta (puede dispensar la tarjeta)	Anillo “toque de bocina” del intervalo	Más bajo
3	Tarjeta del atasco (no puede dispensar la tarjeta)	Anillo “toque de bocina del intervalo del toque de bocina”	Error
4	En horas extras error (no puede dispensar la tarjeta)	Anillo “toque de bocina, toque de bocina, toque de bocina” del intervalo
5	Warehouse por completo (puede dispensar la tarjeta)	Anillo “toque de bocina, toque de bocina, toque de bocina, toque de bocina” del intervalo
6	Vacío	Anillo “toque de bocina, toque de bocina, toque de bocina, toque de bocina, toque de bocina” del intervalo	Más bajo
