Válvula de puerta del capo actuado de EPDM/de NBR/válvulas de puerta empernadas asentadas resistentes de agua
Datos del producto:
Lugar de origen: China
Nombre de la marca: OEM
Certificación: WRAS/UL/CE/FM
Número de modelo: RSDZ45X
Pago y Envío Términos:
Cantidad de orden mínima: 1 sistemas/PC
Precio: USD 10 ~ 10,000 /pcs
Detalles de empaquetado: el traje de la caja de la madera contrachapada del ruggedization para la entrega del mar y protege l
Tiempo de entrega: en el plazo de 25 días después del pago
Capacidad de la fuente: 99.000 PC/mes
Contacto
Descripción detallada del producto
Tamaño: DN15 ~ DN1200 Presión: PN10/PN16
estándar: ESTRUENDO F4/ESTRUENDO F5/BS5163A/AWWA C509 C515 MJ/JIS color: RAL 5007/5010/5015/5017
la temperatura: -20 ~ 120 C Cuerpo: hierro dúctil GGG40/GGG 50, arrabio GG25
Cuña: hierro que cubre EPDM/NBR Seat: EPDM/NBR
Alta luz:

Válvula de asiento elástico

,

Válvula de compuerta con bridas

Cuerpo de WRAS DN1200 GGG 50/válvula de puerta asentada resistente del capo con EPDM/NBR Seat


Las válvulas de puerta resistentes del asiento se emplean en el transporte del agua potable.



La puerta de la válvula o el miembro del cierre está típicamente bajo la forma de cuña hecha del material del arrabio

para ser suficientemente rugoso para ser conveniente para los usos de alta presión y altos del flujo.



En una válvula de puerta resistente del asiento, la superficie externa de la cuña de la válvula está cubierta con un elastomérico

material para ofrecer un sello burbuja-apretado incluso en las presiones de funcionamiento elevadas.



La cuña de la válvula es actuada dando vuelta a un tronco roscado para avanzar o contraer la válvula

acuñe dentro del canal del alojamiento de la válvula.



Sobre cierre de la válvula, el material resistente en el borde forma un sello burbuja-apretado con el interno

superficie del cuerpo de válvula. La suciedad o la otra contaminación en el sistema operativo de la válvula puede llevar a

lacre incompleto de la cuña o del otro malfuncionamiento.



Otro objeto de la actual invención es proporcionar una válvula de puerta resistente del asiento que tiene

el sistema mejorado del operador de la cuña que supera fácilmente los efectos perjudiciales de la contaminación introdujo durante la construcción o arrastró dentro del producto llevado a la válvula.



Éstos y otros objetos de la actual invención que llegará a ser evidente de estudiar

la descripción añadida y los dibujos se proporcionan en un arreglo de la válvula, de que comprende una válvula

conteniendo eso define un callejón del agua y un asiento de válvula dentro del callejón de la válvula.



Una cuña de la válvula dispuesta dentro del callejón de la vivienda se mueve a lo largo de una dirección de la operación

entre una posición cerrada en contacto con el asiento de válvula para bloquear el flujo de agua a través de la válvula

callejón y una posición abierta permitiendo el flujo de agua a través del callejón de la válvula.



Un par de pistas separadas espaciadas se dispone dentro del alojamiento de la válvula a cada lado de la cuña

y extienda a lo largo de la dirección de la operación. Un par de alas opuestas continuó la cuña de la válvula,

viaje en cada pista. Un tronco de válvula juntado a la cuña de la válvula mueve la cuña de la válvula en el contrario que intercambia direcciones entre la válvula abierta y las posiciones cerradas de la válvula.



Los rodillos se llevan en las alas para el compromiso rodante con las pistas y las cuchillas del raspador son

continuó las alas adyacentes los rodillos a la contaminación del rascado de las pistas.



Las pistas se pueden proporcionar con o sin un trazador de líneas. Si un ala se proporciona sin los rodillos debido a

un uso ligero del cargamento, por ejemplo, la pista se proporciona preferiblemente sin un trazador de líneas.



Una condición de cargamento ligera puede presentarse, por ejemplo, en el extremo superior del orientado horizontalmente

arreglo de la válvula. Sin embargo, bajo condiciones de cargamento pesadas como, por ejemplo, en la parte inferior

final de un arreglo horizontalmente actuado de la válvula, se prefiere que las alas estén proporcionadas

con los rodillos portadores.



En este caso, también se prefiere que la pista esté proporcionada un trazador de líneas de generalmente en forma de "U"

seccionado transversalmente y hecho de un material rugoso tal como acero inoxidable.



Especificaciones:



NO

Nombre de parte

Material

1

Cuerpo

Arrabio dúctil

2

Cuña

Arrabio dúctil + EPDM

3

Nuez del tronco

Bronce de cañón ZCuAl10Fe3

4

Junta

EPDM

5

Capo

Arrabio dúctil

6

Junta de la glándula

Bronce de cañón ZCuAl10Fe3

7

Tronco

2Cr13 S.S.x 20Cr13

8

Glándula

Arrabio dúctil

9

Limpiador de goma

EPDM/NBR

10

Rueda de mano

Arrabio dúctil




CARACTERÍSTICAS



El granallar del ⊙

la superficie protectora acabada granallando y la superficie es lisas y pulcritud.



Asiento del aplanamiento del ⊙

Manera continua lisa del diámetro interior sin la hendidura que asienta, no es fácil conseguir la impureza pilled para arriba.

Haciendo el líquido inmediatamente.



⊙ que trata con caucho

Interno y externo están cubiertos con el conocimiento avanzado de la vulcanización de goma entonces que hace

seguro de la elasticidad del caucho, y asegúrese de la dimensión exacta de la geometría. De goma y dúctil

 mano de la válvula del arrabio junto apenas. Esto puede evitar el decaimiento debido al uso a largo plazo.



⊙ anticorrosión

Interno y externo están cubiertos con la resina de epoxy del polvo no tóxico para consolidar la capacidad de la corrosión que resiste y para aumentar la calidad

del abastecimiento de agua.



Ruggedization del ⊙

La válvula dúctil más vieja del hierro es fácil de romper después de ser afectada por nonego. Puede parar

la ruptura depende de la buena capacidad de los mecánicos del hierro dúctil.



Anillo sellado del “○” del ⊙ tres

Con los tres “O” – los anillos, la salida se pueden reducir grandemente y el “O” – el anillo puede ser

substituido bajo esta condición por la presión y sin la detención del agua. El axletree del empuje

reduce la resistencia friccional y baja el esfuerzo de torsión operativo. Y puede ser sello del interruptor

anillo sin la apertura y el cierre.



Cuerpo redondo rígido del ⊙

El cuerpo se funda minucioso, el tamaño rígido de la geometría asegura el lacre interno de la válvula fuera

cualquier proceso.



Peso ligero del ⊙

Este cuerpo se hace del hierro dúctil, él es el encendedor 20%-30% que los olds. Fácilmente a la fijación y

mantenimiento.



Usos: Esta válvula se aplicó extensamente en los tubos líquidos para la fijación de apertura o de cierre en tales

 riegue, la disposición de aguas residuales, la energía eléctrica, el tubo de la energética, la sustancia química, el envío, las fuentes de energía etc.




ESTÁNDARES APLICABLES

Estándar americano del ⊙
Diseño a ANSI/AWWA C509
Dimensión cara a cara a ASME B16.10-2000 (ISO 3 series)
Reborde y perforación a SME/ANSI B16.42-1998
Estándar británico del ⊙
Diseño a BS5163, BS5150
Dimensión cara a cara a BS5163 (series 3series, ISO19 del ISO)
Reborde y perforación a BS4504 part1 (EN1092)
Estándar de Alemania del ⊙
Diseño a DIN3352
Dimensión cara a cara a DIN3202 (F4: ISO 14 series; F5: ISO 15 series)
Reborde y perforación a BS EN1092

Usos: Esta válvula aplicada extensamente en los tubos del líquido para la fijación de apertura o de cierre en tal agua,

disposición de aguas residuales, energía eléctrica, tubo de la energética, sustancia química, envío, fuentes de energía etc.

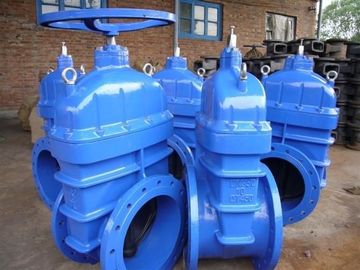

Válvula de puerta del capo actuado de EPDM/de NBR/válvulas de puerta empernadas asentadas resistentes de agua 0
