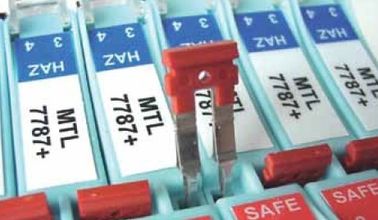

USOS DE LA BARRERA DE LA SERIE MTL7700

MTL7700 SERIES BARRIER APPLICATIONS
MTL7700 SERIES BARRIER APPLICATIONS

Ampliación de imagen :  USOS DE LA BARRERA DE LA SERIE MTL7700

Datos del producto:
Lugar de origen: REINO UNIDO
Nombre de la marca: MTL
Pago y Envío Términos:
Cantidad de orden mínima: 10 piezas
Detalles de empaquetado: caja de cartón
Tiempo de entrega: aproximadamente 4 semanas
Condiciones de pago: Pago de T/T
Capacidad de la fuente: 300 piezas
Descripción detallada del producto

USOS DE LA BARRERA DE LA SERIE MTL7700

entradas del ►Analogue (de alto nivel)

transmisores de dos hilos, 4/20mA, convencional y elegante

La barrera recomendada para el uso con “los transmisores convencionales” y “elegantes” 4/20mA (alimentados por una fuente regulada 26V) es el MTL7787+.

Esto preve hasta 12.9V (14.6V para MTL7787P+) en Vwkg y 20mA para un transmisor y sus líneas así como 5V la carga típica 250Ω.

Este uso y esta barrera es convenientes para el uso con la instalación opcional del autobús del poder.

El MTL7706+ se recomienda para los usos donde una fuente no regulada hasta de 35V se utiliza. Proporciona 16.0V para los transmisores convencionales y elegantes en 20mA, así como 5V para una carga típica 250Ω.

Con el terminal 3 de MTL7706+ es negativo en cuanto a la tierra, así que las conexiones a los terminales 3 y 4 deben ser invertidas.

Puntas de prueba de la vibración

Los 3 transmisores del alambre usados con el equipo de supervisión de vibración son suministrados invariable por a – fuente de corriente continua 24V – por lo tanto la opción recomendada de la barrera son los MTL7796- negativo-polarizados.


entradas del ►Analogue (de bajo nivel)

Termopares y fuentes del milivoltio

La barrera recomendada para los termopares y las fuentes del milivoltio es el MTL7760ac. Esta barrera no-polarizada 2 canales conserva la naturaleza del “earthfree” de la señal y, el abastecimiento de la entrada del receptor “flota”, rechaza interferencia de la CA del común-modo y de la C.C. hasta por lo menos 7V y es inafectado por las faltas de tierra en el elemento primario.

Sensores de la CA, fotocélulas, micrófonos y flujómetros de la turbina

El MTL7760ac es la opción recomendada para estos dispositivos. Mientras que muchos de éstos se señalan “aparato simple” y no necesitan así la certificación, observe que algunos sensores de la CA pueden estar conforme a un nivel significativo de inductancia y por lo tanto necesitarán ser diseñados y ser certificados para las ubicaciones del peligroso-área.

Transductores de la dislocación de Slidewire

La opción más simple es el MTL7760ac. Esta barrera suministra poder y trae detrás una señal unipolar.

RTDs

Para 3 el alambre RTDs, una sola barrera de MTL7755ac es la opción más económica. Esto es conveniente para el uso con un puente de flotación – las dos ventajas de los brazos del puente son protegidas por la barrera con la tercera ventaja (de la fuente) que es conectada a tierra a través de la barrera. La barrera tiene una resistencia baja del fin-toend solamente de 19Ω/channel para minimizar cambios del palmo y su pista de los canales dentro de 0.15Ω (entre – 20°C y +60°C) minimizar el cambio cero con temperatura.

Si el circuito de puente se conecta a tierra ya, el tercer canal de la barrera proporcionado por un MTL7756ac es necesario. Para la exactitud extrema, 3 canales y un puente tierra-libre se pueden utilizar, una configuración que anule los pequeños errores debido a la salida de la barrera.

Canales 1 y (ésos entre los terminales 1 y 2 y 3 y 4 respectivamente) pista 2 dentro de 0.15Ω (entre – 20°C y 60°C).

los circuitos constante-actuales 4-wire no necesitan resistencias hechas juego de la barrera y se pueden proteger por dos barreras de MTL7761ac. Si el aumento en resistencia de lazo es demasiado grande, utilice dos barreras de MTL7755ac en lugar de otro.


PUENTES del ►STRAIN-INDICADOR

Solos puentes del tensión-indicador

Esto muestra un arreglo usando dos o tres barreras, que es seguro en IIC gases. Con el MTL7761ac, el circuito se acciona de un 14V, fuente 230Ω; si la resistencia del puente es 230Ω, después el voltaje del puente es 7V. Si la resistencia del puente es 350Ω, después el voltaje del puente es 8.4V.

Un MTL7764ac se puede utilizar para detectar el voltaje de fuente del puente.

Un MTL7761ac se utiliza aquí para la salida del milivoltio.

Un MTL7766Pac provee de 12.3V para un puente 350Ω una fuente 20V.

MTL7761Pac se puede utilizar para los circuitos del sentido y del colector.


PUENTES del ►STRAIN-INDICADOR (continuados)

Puentes dobles del tensión-indicador

Hay muy con frecuencia una demanda para supervisar dos células de carga, y un circuito posible, seguro en IIC, se muestra.

Aquí, el descenso de tensión inferior del MTL7766Pac es una ventaja.

El MTL7766Pac suministra poder a los puentes mientras que dos barreras de MTL7761Pac interconectan con los circuitos del sentido y del colector.

Usando sistemas de puente 350Ω, los voltajes siguientes están disponibles de un MTL7766Pac con una fuente de ±10V:

1 puente: 13.11V

2 puentes: 9.75V


salidas del ►Analogue

Salidas de regulador (convertidores de I/P)

El MTL7728+ monocanal con una caída de voltaje de 6.66V en 20mA es la opción recomendada para la mayoría de las salidas de regulador. Versiones más de alta potencia están disponibles: el MTL7728P+ (descenso 5.1V) es conveniente para IIC los usos; el MTL7729P+ (descenso 3.68V) para los usos de IIB.

Para los reguladores con un circuito de salida separado del carril 0V por el transistor del control, 2 el canal MTL7787+ es la opción preferida pues el canal de vuelta puede dirigir hasta 26.6V permitiendo que la señal de control sea apagada totalmente. La caída de voltaje es 8.1V en 20mA. Una versión del higherpower de estes último, el MTL7787P+, está también disponible. El canal de vuelta de estas barreras dirige hasta 26.4V y la caída de voltaje máxima es solamente 6.38V.

Los MTL7787+ y los MTL7787P+ son también convenientes para los reguladores que contienen un resistor que permita a la corriente de la vuelta ser supervisado para la operación de la alto-integridad.


entradas (con./desc.) ►Digital

Interruptores

La opción normal es el MTL7787+/7787P+ con una fuente regulada.

Los módulos de MTL774X se recomiendan para los usos donde una fuente no regulada hasta de 30V para los módulos de salida de la retransmisión, o 35V para los módulos de salida de estado sólido, se utiliza.

El MTL7789+ ofrece una barrera pasiva en doble canal para los pre-escrito donde está la corriente de entrada para cada canal <10ma>

Detectores de los interruptores/de la proximidad

La gama de la MTL de nuevo interruptor/de barreras prox de la entrada provee del usuario una opción de la retransmisión y de salidas de estado sólido en versiones solas y en doble canal.

El MTL7741 es monocanal con una salida de la retransmisión del cambio.

El MTL7742 tiene un interruptor de estado sólido del monocanal que se pueda configurar para cambiar de un carril del poder o abajo a la tierra. Esto es también ideal para los altos usos de la frecuencia que cambian.

Los MTL7743 y los MTL7744 son versiones en doble canal que permiten densidades de embalaje muy altas. El poder se debe proporcionar a estos módulos usando la instalación del autobús del poder.

El MTL7745 es una proximidad del monocanal entrada (o pre-escrito si el “extremo de las líneas” resistores se cabe) con los contactos de retransmisión que proporcionan el interruptor y la línea situación de la falta. Los contactos de retransmisión de LFD se cierran cuando se detecta una falta.


salidas (con./desc.) ►Digital

Alarmas, LED, válvulas electromagnéticas, etc

Para estos usos, se recomienda el MTL7728+. Versiones más de alta potencia están disponibles: el MTL7728P+ es conveniente para IIC los usos; el MTL7729P+ para los usos de IIB.

Si el interruptor de control está a la tierra, después 2 la barrera del canal MTL7787+ se debe utilizar, o, alternativamente, la versión más de alta potencia de MTL7787P+.

Si la fuente es uso mal regulado el MTL7707+.

El MTL7707+ se recomienda para los usos donde una fuente no regulada hasta de 35V se utiliza.


SISTEMAS de DC del ►POSITIVE

De bajo nivel a los sistemas de la C.C. 12V

Los dos canales del MTL7764+ y del MTL7767+ se pueden combinar con seguridad en IIC.

El MTL7764+ se puede utilizar para las señales de la vuelta de la lógica de bajo nivel mientras que el MTL7767+ se utiliza para los sistemas de la C.C.C.C. 6V y 12V.

sistemas de la C.C. 18V

El MTL7722+ monocanal se recomienda para los sistemas de la C.C. 18V.


►AC Y SISTEMAS de DC

Sistemas de alto nivel de la CA y de la C.C.

Los MTL7765ac y los MTL7778ac estrella-conectados versátiles permiten Vwkg sea desarrollado de cada canal para moler pero para permitir solamente que Vwkg sea convertido entre los canales. Esto proporciona una cierta capacidad del voltaje del común-modo y puede permitir que parámetros más altos del cable sean utilizados.


►NEGATIVE Y FUENTES de ALIMENTACIÓN FLOTANTES

Salidas (con./desc.) de Digitaces

El MTL7728- se utiliza con una fuente de alimentación negativa y una tierra positiva. Utilizado típicamente para las entradas digitales o las salidas, como se muestra.

El MTL7728- se puede también utilizar con las fuentes de alimentación flotantes, para los transmisores.


CORAZONES Y PANTALLAS del CABLE del ►SPARE

La barrera simulada MTL7799 se utiliza sobre todo para asegurar y conectar a tierra los cables y las conexiones inusitados de la pantalla. Los terminales peligrosos 3 y 4 del área internamente están conectados con la conexión del montaje/de tierra del Dinar-carril. También proporciona una conexión del autobús del poder para la conexión directa del poder para los módulos tales como el MTL7743 y el MTL7744 donde no se proporciona ningún terminal de tornillo de la fuente de alimentación.


USOS del AUTOBÚS del ►POWER

El autobús del poder PB7700 es inestimable por tiempo de instalación de ahorro y atar con alambre al conectar una fuente de la corriente continua 24V con varias barreras.

Los usos típicos incluyen los interruptores del peligroso-área, los transmisores 4/20mA y los detectores de la proximidad. El diagrama ilustra la configuración para 4 barreras pero hasta 40 barreras se pueden servir con este método.

El módulo de la alimentación del poder MTL7798 sería utilizado normalmente con las barreras estándar tales como MTL7787+ y MTL7787P+ porque el mecanismo de la protección del viaje de la corriente/del voltaje del MTL7798 protege los fusibles en las barreras.

La barrera simulada MTL7799 se puede utilizar en vez del MTL7798 para directo “alimentación-por” la conexión de una fuente de la C.C. 24V sobre el autobús del poder. La colocación de la alimentación del poder a cada final del poder transportado permite la supresión de barreras individuales sin la pérdida de poder a otros en la cadena.

Otras unidades que pueden utilizar la instalación del autobús del poder:

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
